Interfaccia PC - GM950

Le attività > Autocostruzioni 2


InterfacciaPC - Motorola GM950


Come visibile su molti siti gli apparati utilizzati dai radioamatori per la costruzione dei ponti radio sono molto spesso i Motorola GM950 e dintorni. Mi sono state fatte presenti le difficoltà incontrate da alcuni per programmare tali apparati radio e pertanto pubblico l’interfaccia da me utilizzata.
Credo non servano particolari spiegazioni, lo schema è già di per se esplicativo con sopra indicati i collegamenti sia verso l'ingresso microfonico dell’apparato  che verso il computer.
Infatti il  compito del circuito elettrico è solo quello di adattare i livelli di tensione.
Il programma da utilizzare per la programmazione è reperibile al seguente indirizzo http://www.radioscanner.ru/files/download/file2788/motorola_gm950_software_rss_r02.00.00.zip


Allego i files:

dello schema elettrico SCH

del circuito stampato PCB

73 e 51 da Aldo IK5BZH.

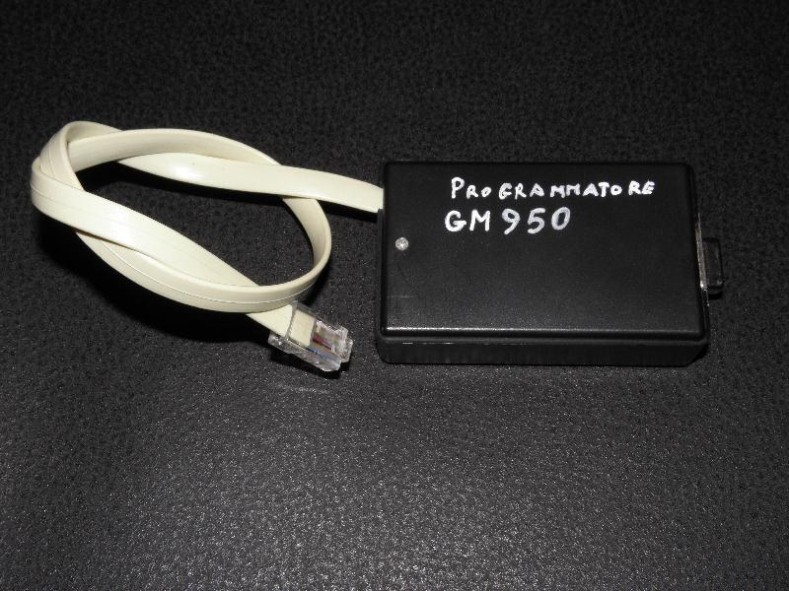

Schema elettrico interfaccia RS232 - Motorola GM950
