Beacon di IW5BBV

Le attività > Autocostruzioni 4

Beacon IW5BBV

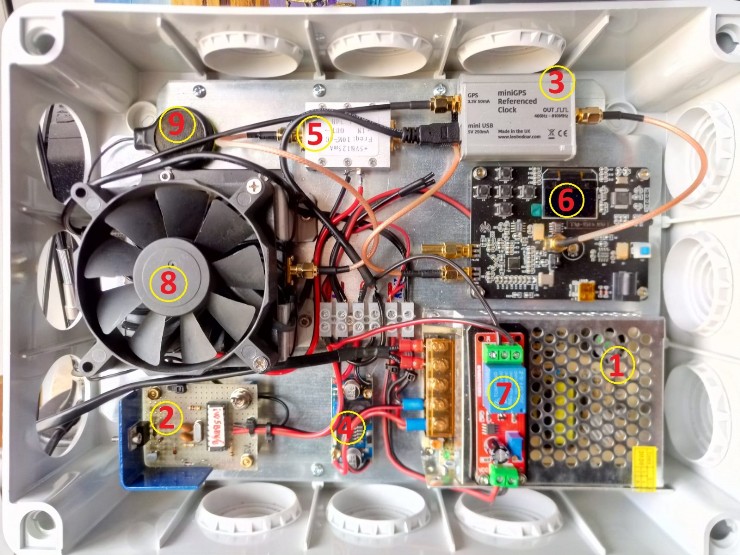

Parti componenti il Beacon:

1) Alimentatore
2) Generatore dell'identificativo del beacon
3) Mini GPS e generatore frequenza di riferimento del PLL
4) Riduttore di tensione 12v - 5v
5) Amplificatore pilota dello stadio finale e modulatore CW
6) PLL programmabile generatore segnale a 2320,950 Mhz
7) Temporizzatore alimentazione PLL
8) Amplificatore finale e ventola di raffreddamento
9) Altoparlante monitor

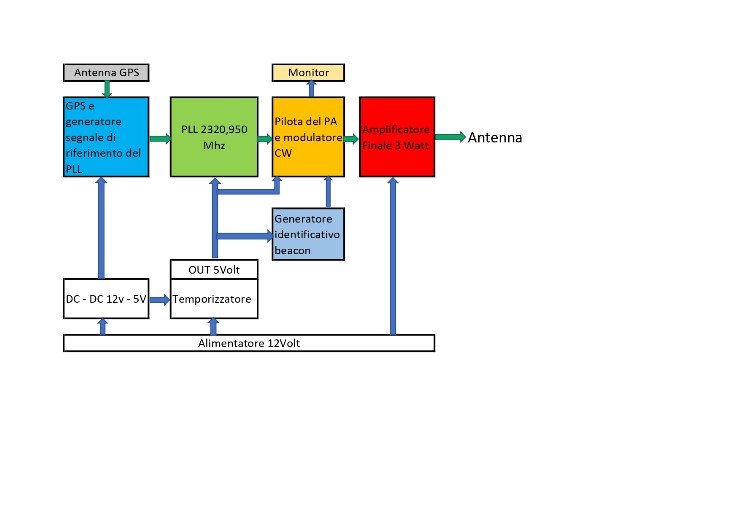

Schema a blocchi del Beacon:

Lo schema a blocchi mostra oltre ai vari stadi componenti il beacon un utlizzo mirato delle alimentazioni.
Infatti il GPS con annesso generatore di riferimento per il PLL viene subito alimentato all'accensione del beacon.
Successivamente, trascorso il tempo necessario alla acquisizione dei satelliti, vengono alimentati il PLL, il generatore dell'identificativo,il modulatore CW e pilota del finale. L'amplificatore finale risulta sempre alimentato assieme al circuito di raffreddamento.

73 de IW5BBV
