Carrier Operated Relay per ponti radio con identificativo in CW di IK5BZH

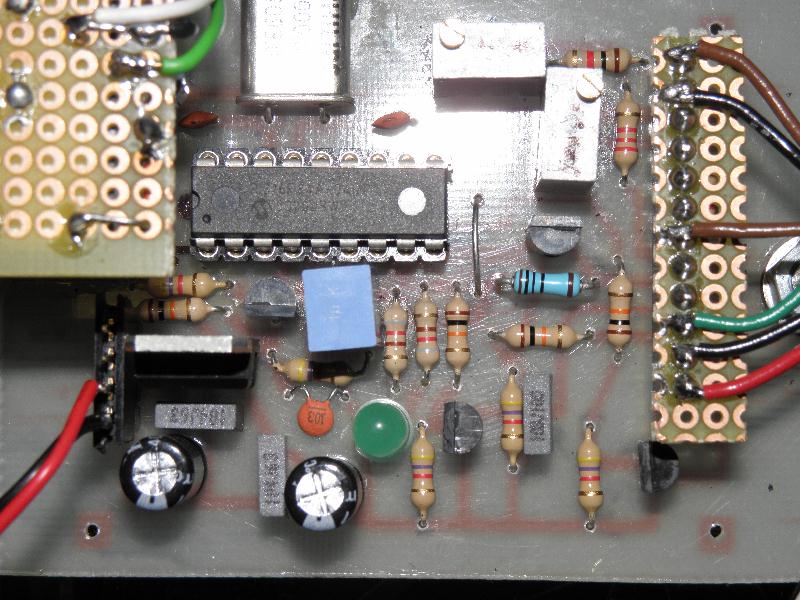

Il circuito COR costituito essenzialmente da un PIC16F84 ha il compito di controllare il funzionamento del ponte radio ed è predisposto tramite programma per generare un messaggio identificativo in codice CW quando la somma dei tempi di inutilizzo del ponte radio raggiunge un valore prefissato in minuti e secondi.
Il messaggio può contenere sia l’identificativo del ponte che il locatore inseribili da programma come pure è programmabile la velocità di trasmissione in CW.
Il circuito, ricevendo il comando (livello 1) a seguito dell’apertura dello SQ del ricevitore, manda il TX in trasmissione e lo mantiene in tale stato per un tempo prefissabile in millisecondi anche dopo la chiusura dello SQ.
Sono state previste anche le regolazioni del livello di BF tra il ricevitore ed il trasmettitore miscelando il segnale proveniente dall'RX con il segnale telegrafico quando presente.


In allegato i files ExpressSCH mentre mentre il file di programmazione del PIC si trova presso IK5BZH.

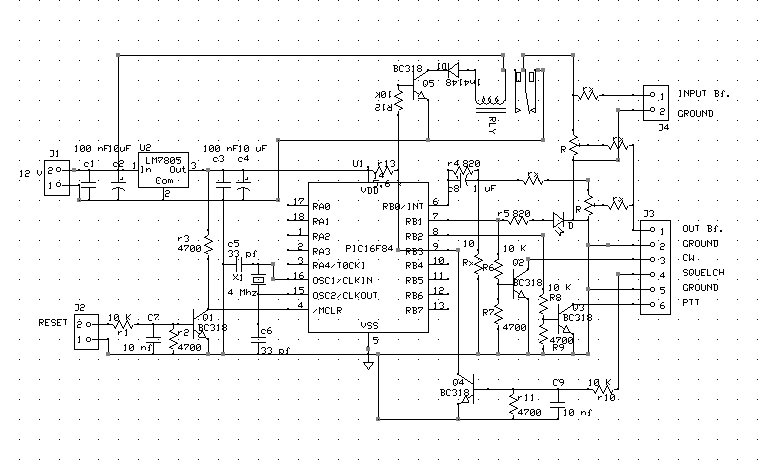

                                              COR schema.sch                             COR stampato.sch
