CAT per ICOM

Alcuni OM della nostra sezione mi hanno fatto presente la necessità di interfacciare apparati della ditta ICOM con un  computer.
Tra i vari schemi trovati su internet funzionanti e non, quello che viene presentato dopo aver apportato piccole modifiche, è risultato funzionante.

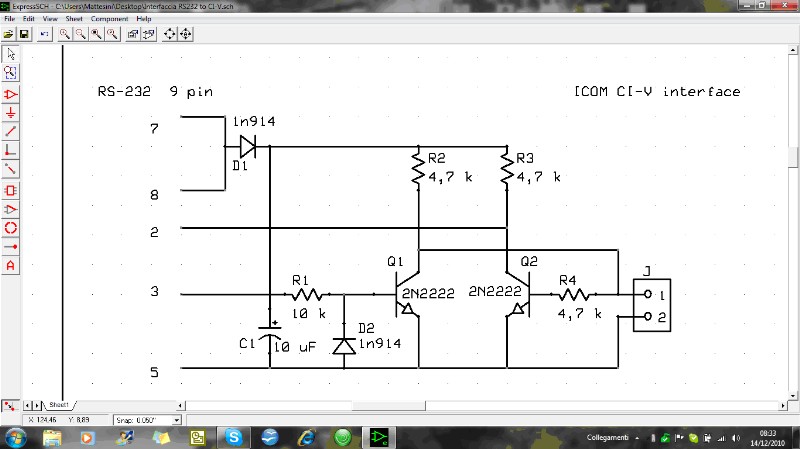

Non credo servano particolari spiegazioni, lo schema è già di per se esplicativo con sopra indicati i collegamenti sia verso l'apparato radioamatoriale che verso il computer.
Infatti i due transitor presenti nello schema hanno solo il compito di adeguare i livelli del segnale sia lato apparato che lato computer.
Nei programmi tipo Ham Radio Deluxe occorre mettere il segno di spunta su DTR infatti è da questo che si estrae l'alimentazione per il circuito


73 e 51 da Aldo IK5BZH.
